Katup periksa, juga dikenal sebagai katup satu arah atau katup satu arah, merupakan komponen penting dalam banyak sistem fluida. Sebagai pemasok check valve terpercaya, saya bersemangat untuk mempelajari prinsip kerja check valve dan menjelajahi berbagai jenis dan aplikasinya.
Prinsip Kerja Dasar
Pada intinya, check valve didesain untuk memungkinkan fluida (baik cair maupun gas) mengalir dalam satu arah saja. Ini beroperasi secara otomatis, tanpa memerlukan kontrol eksternal atau input daya. Mekanisme dasarnya bergantung pada perbedaan tekanan di seluruh katup. Ketika tekanan di hulu (sisi masuk) lebih tinggi daripada tekanan di hilir (sisi keluar), katup terbuka, sehingga fluida dapat melewatinya. Sebaliknya, ketika tekanan hilir melebihi tekanan hulu, katup menutup, mencegah aliran balik.
Mari kita lihat lebih dekat komponen internal yang mengaktifkan fungsi ini. Kebanyakan katup periksa terdiri dari badan katup, cakram atau piston, dan dudukan. Badan katup menyediakan kerangka struktural dan menampung komponen lainnya. Cakram atau piston adalah bagian bergerak yang membuka dan menutup katup. Kursi adalah permukaan penyegelan tempat piringan atau piston bertumpu ketika katup ditutup, menciptakan segel yang rapat untuk mencegah kebocoran.
Jenis-Jenis Check Valve dan Mekanisme Kerjanya
Katup Periksa Ayun
Salah satu jenis check valve yang paling umum adalah swing check valve. Pada swing check valve, cakram berengsel di bagian atas badan katup. Ketika fluida mengalir ke arah depan, gaya fluida mendorong cakram hingga terbuka, sehingga cakram berayun menjauh dari dudukannya. Saat aliran fluida melambat atau berbalik, berat cakram dan tekanan balik menyebabkan cakram berayun kembali ke dudukannya, sehingga menutup katup. Katup periksa ayun cocok untuk berbagai aplikasi, termasuk sistem pasokan air, instalasi pengolahan limbah, dan jaringan pipa industri.
Katup Periksa Aliran Aksial (non - banting).
Katup periksa aliran aksial (non-slam) dirancang untuk meminimalkan water hammer dan lonjakan tekanan tiba-tiba. Katup ini memiliki desain ramping yang memungkinkan fluida mengalir secara aksial melalui katup. Cakram pada katup periksa aliran aksial dipandu oleh pegas atau seperangkat pemandu. Ketika fluida mengalir ke arah depan, tekanan fluida menekan pegas atau mengatasi hambatan pemandu, sehingga membuka katup. Ketika aliran berbalik, pegas atau pemandu segera menutup katup, mencegah aliran balik dan mengurangi risiko palu air. Katup periksa aliran aksial biasanya digunakan dalam aplikasi aliran tinggi, seperti pembangkit listrik dan sistem distribusi air skala besar.
Katup Periksa Piston
Katup periksa piston menggunakan piston sebagai pengganti cakram untuk mengontrol aliran fluida. Piston ditempatkan di dalam silinder di dalam badan katup. Ketika fluida mengalir ke arah depan, tekanan fluida mendorong piston ke atas, sehingga fluida dapat melewati katup. Ketika aliran berbalik, tekanan balik memaksa piston turun ke dudukannya, menutup katup. Katup periksa piston dikenal karena kemampuannya bertekanan tinggi dan sering digunakan dalam sistem hidrolik, jaringan pipa minyak dan gas, dan aplikasi air bertekanan tinggi.

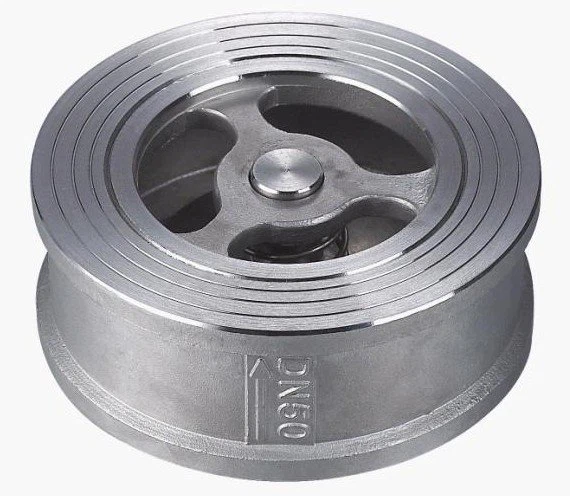

Katup Periksa Angkat Wafer
Katup periksa pengangkat wafer adalah katup kompak dan ringan yang dirancang untuk dipasang di antara dua flensa. Dalam katup periksa pengangkat wafer, cakram diangkat secara vertikal dari dudukannya oleh kekuatan aliran fluida. Ketika aliran berbalik, cakram jatuh kembali ke dudukannya, menutup katup. Katup ini biasanya digunakan dalam aplikasi yang ruangnya terbatas, seperti sistem HVAC dan pipa berdiameter kecil.
Aplikasi Katup Periksa
Katup periksa digunakan di berbagai industri dan aplikasi. Dalam industri air dan air limbah, katup periksa digunakan untuk mencegah aliran balik dalam sistem pasokan air, instalasi pengolahan limbah, dan stasiun pompa. Dalam industri minyak dan gas, katup periksa digunakan untuk mengontrol aliran minyak, gas, dan cairan lainnya di jaringan pipa, kilang, dan anjungan lepas pantai. Dalam industri kimia, katup periksa digunakan untuk mencegah aliran balik bahan kimia korosif dan menjamin keamanan proses kimia.
Selain itu, check valve juga digunakan pada mesin otomotif, sistem hidrolik, dan sistem pneumatik. Pada mesin otomotif, katup periksa digunakan untuk mengontrol aliran bahan bakar, oli, dan cairan pendingin. Dalam sistem hidrolik, katup periksa digunakan untuk menjaga tekanan dan mencegah aliran balik cairan hidrolik. Dalam sistem pneumatik, katup periksa digunakan untuk mengontrol aliran udara bertekanan.
Faktor-Faktor yang Mempengaruhi Kinerja Katup Periksa
Beberapa faktor dapat mempengaruhi kinerja katup periksa. Salah satu faktor terpenting adalah perbedaan tekanan melintasi katup. Katup harus dapat membuka dan menutup dengan baik pada kondisi tekanan yang diharapkan. Jika perbedaan tekanan terlalu rendah, katup mungkin tidak terbuka sepenuhnya, sehingga mengurangi kapasitas aliran. Jika perbedaan tekanan terlalu tinggi, katup mungkin mengalami keausan yang berlebihan, yang menyebabkan kegagalan dini.
Viskositas fluida juga berperan dalam kinerja katup periksa. Cairan dengan viskositas tinggi mungkin memerlukan jenis katup periksa yang berbeda atau katup dengan bukaan lebih besar untuk memastikan aliran yang tepat. Suhu juga dapat mempengaruhi kinerja katup periksa. Suhu ekstrim dapat menyebabkan bahan katup mengembang atau berkontraksi, sehingga mempengaruhi sifat penyegelan katup.
Pemeliharaan dan Pemecahan Masalah
Perawatan yang tepat sangat penting untuk memastikan pengoperasian katup periksa yang andal. Dianjurkan untuk memeriksa katup secara teratur untuk mengetahui tanda-tanda keausan, korosi, dan kebocoran. Katup harus dibersihkan secara berkala untuk menghilangkan kotoran atau endapan yang dapat mempengaruhi kinerjanya. Pelumasan bagian yang bergerak, jika ada, juga dapat membantu memperpanjang umur katup.
Jika check valve tidak berfungsi dengan baik, beberapa langkah pemecahan masalah dapat dilakukan. Pertama, periksa perbedaan tekanan di seluruh katup untuk memastikan bahwa perbedaan tersebut berada dalam kisaran yang diharapkan. Jika katup tidak membuka atau menutup dengan benar, periksa apakah ada penghalang pada katup atau kerusakan pada cakram, dudukan, atau komponen lainnya. Dalam beberapa kasus, katup mungkin perlu diganti jika rusak parah atau aus.
Kesimpulan
Kesimpulannya, katup periksa adalah komponen penting dalam banyak sistem fluida, menyediakan cara yang andal dan hemat biaya untuk mencegah aliran balik. Memahami cara kerja katup periksa dan berbagai jenis yang tersedia sangat penting dalam memilih katup yang tepat untuk aplikasi tertentu. Sebagai pemasok katup periksa, kami menawarkan berbagai macam katup periksa berkualitas tinggi untuk memenuhi beragam kebutuhan pelanggan kami. Baik Anda mencari katup periksa ayun, katup periksa aliran aksial (non-slam), katup periksa piston, atau katup periksa pengangkat wafer, kami memiliki keahlian dan produk untuk memberi Anda solusi terbaik.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang katup periksa kami atau ingin mendiskusikan kebutuhan spesifik Anda, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dalam memilih check valve yang tepat untuk aplikasi Anda dan memastikan pemasangan dan pengoperasian yang benar.
Referensi
- Mekanika Fluida dan Mesin Hidrolik oleh RK Bansal
- Buku Pegangan Valve oleh Dietrich Stoeckel
